5c 1969 Triple #32
Re: 5c 1969 Triple #32
Heureux de voir que je ne suis plus le seul
Re: 5c 1969 Triple #32
J’ai fais ce petit dessine pour illustrer les différent forme de coin double du a différente finition des relief.
Etape 1, le coin maître (rouge) est enfoncé dans le coin de travail puis retirer pour ramollir le coin de travail.
Un fois rempli, et remis dans la presse, étape 2, le coin maître est accidentellement tassé et enfoncé. (N.B. ce procéder était répéter plus qu’une fois et aujourd’hui il n’est plus nécessaire de ramollir le coin de travail).
La troisième section montre le résultat final.
Le premier coin de travail a une doublure ronde et haut (ex. 1c USA), le deuxième a une doublure plate et généralement basse (ex. 1c 5c CAN), et le troisième a des caractéristique des lettres gras (ex 5c 1937-39 CAN).
Etape 1, le coin maître (rouge) est enfoncé dans le coin de travail puis retirer pour ramollir le coin de travail.
Un fois rempli, et remis dans la presse, étape 2, le coin maître est accidentellement tassé et enfoncé. (N.B. ce procéder était répéter plus qu’une fois et aujourd’hui il n’est plus nécessaire de ramollir le coin de travail).
La troisième section montre le résultat final.
Le premier coin de travail a une doublure ronde et haut (ex. 1c USA), le deuxième a une doublure plate et généralement basse (ex. 1c 5c CAN), et le troisième a des caractéristique des lettres gras (ex 5c 1937-39 CAN).
Re: 5c 1969 Triple #32
Wow! dlavoie pour ton montage du dessin, tu n'avais un autre très bien pour démontrer le coin décalé. Ici : viewtopic.php?t=9804&hilit=type%20de%20doublure
Moi, ce que je vois et comprends, c'est que les doublures peuvent être plates que ce soit un 14 ou un 32.
Pour un 32, les motifs reviennent en double. Comme si tu imprimerais deux H superposés mais tassés. Les lignes reviennent en double que ce soit à l'horizontale et verticale.
Pour un décalé, les lignes du H ne s'imprimerait pas à l'horizontale.

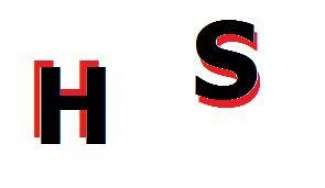

J'inclus un dessin domment je vois un coin doublé
Pour la photo du S, à première vue, on dirait un coin décalé, car la doublure semble aller dans la même direction. Mais, plus on regarde attentivement, on voit des doublures en haut et à droite du S, et ce serait un coin doublé. Je m'excuse Castor.
Moi, ce que je vois et comprends, c'est que les doublures peuvent être plates que ce soit un 14 ou un 32.
Pour un 32, les motifs reviennent en double. Comme si tu imprimerais deux H superposés mais tassés. Les lignes reviennent en double que ce soit à l'horizontale et verticale.
Pour un décalé, les lignes du H ne s'imprimerait pas à l'horizontale.
J'inclus un dessin domment je vois un coin doublé
Pour la photo du S, à première vue, on dirait un coin décalé, car la doublure semble aller dans la même direction. Mais, plus on regarde attentivement, on voit des doublures en haut et à droite du S, et ce serait un coin doublé. Je m'excuse Castor.
-
castor
- Légende
- Messages : 5970
- Inscription : Mer Juin 06, 2007 10:34 am
- Description :
- Localisation :
Re: 5c 1969 Triple #32
dlavoie a écrit :Etape 1, le coin maître (rouge) (le poinçon au lieu de "coin maître") est enfoncé dans le coin de travail puis retirer pour ramollir le coin de travail.
Un fois rempli, et remis dans la presse, étape 2, le coin maître est accidentellement tassé et enfoncé. (N.B. ce procéder était répéter plus qu’une fois et aujourd’hui il n’est plus nécessaire de ramollir le coin de travail).
Juste pour spécifié que l'accident peut aussi survenir avant l'étape #2.
Bonjour dlavoie.
Tu es un as dans le dessin et cela vaut bien des mots.
En lisant ton message et comme je voyais une erreur, j'ai été voir le #32 et OUP, une coquille en débutant.
Lorsque le doublage provient du poinçon maître((devrait être écrit "poinçon" seulement)) (celui qui sert à l'enfonçage des coins de travail),
Je vais demander à Lightw4re de faire la correction.
Pour Anaïs, je lis tes deux messages et
Il semble avoir une question dans le premier et ne plus en avoir dans le deuxième
BYE.
Suivi liste E&V
Glossaire
Numicanada "Le livre"
Liste des E&V-Informations supplémentaires
Ne jamais classer une pièce avec défaut, tant que celui-ci n'est pas compris.
Re: 5c 1969 Triple #32
Merci pour les commentaires a vous deux. La majorité des documents que je lis sont en anglais donc, la traduction peux être erronée.
Donc, merci pour les corrections et clarifications, Castor. Entre membre, je pense qu’on peux y arriver.
1+
Mais si la doublure est du a une rotation ou un déplacement latéral (V ou H ou HV très petit), le dédoublement n’est pas facile a déterminer. Donc, la difficulté a déterminer si c’est un #14 ou #32.
La façon de déterminer quel type d’erreur, que j’utilise dans cette situation, est la largeur du relief.
Est-ce que je suis dans l’erreur? Y a t’il une façon qu’un coin décaler aie un relief plus gros ?
Donc, merci pour les corrections et clarifications, Castor. Entre membre, je pense qu’on peux y arriver.
Anaïs a écrit :Pour un 32, les motifs reviennent en double. Comme si tu imprimerais deux H superposés mais tassés. Les lignes reviennent en double que ce soit à l'horizontale et verticale.
1+
Mais si la doublure est du a une rotation ou un déplacement latéral (V ou H ou HV très petit), le dédoublement n’est pas facile a déterminer. Donc, la difficulté a déterminer si c’est un #14 ou #32.
La façon de déterminer quel type d’erreur, que j’utilise dans cette situation, est la largeur du relief.
Est-ce que je suis dans l’erreur? Y a t’il une façon qu’un coin décaler aie un relief plus gros ?
Re: 5c 1969 Triple #32
En relisant les interventions,
Je comprends qu'un coin doublé, la doublure peut être ronde aussi.
Castor, c'était ton S que je ne comprenais pas. Mon 2$ 1996, la doublure est plate, et c'est un coin décalé. C'est ça qui m'embêtait. Mais avec les dessins de DLavoie et mes essais de lettres, je devrais en venir à bout.
Y a t-il encore des questions de mon côté, il y en aura toujours!
Anaïs
Je comprends qu'un coin doublé, la doublure peut être ronde aussi.
Castor, c'était ton S que je ne comprenais pas. Mon 2$ 1996, la doublure est plate, et c'est un coin décalé. C'est ça qui m'embêtait. Mais avec les dessins de DLavoie et mes essais de lettres, je devrais en venir à bout.
Y a t-il encore des questions de mon côté, il y en aura toujours!
Anaïs
