Coin cassé et retenu en photos

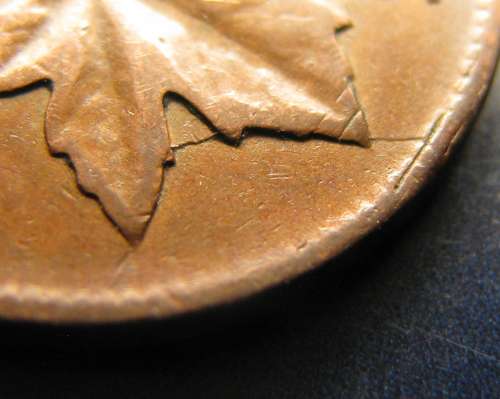

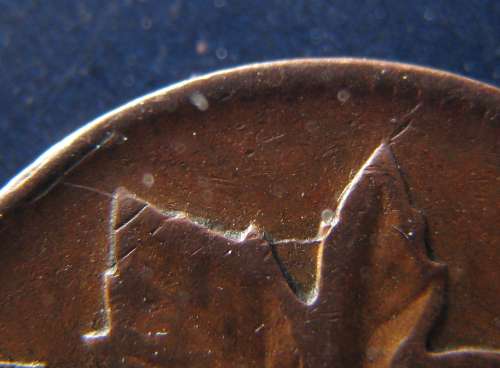

voici des images qui parlent d'elles mêmes.
Nous pouvons voir le dénivellement entre les deux parties.
J'ai pu observer ce défaut sur une pièce d'un cent 1942.

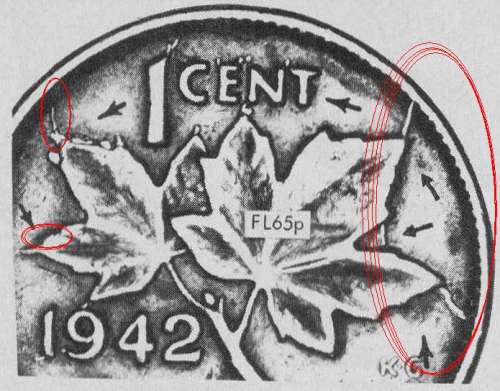

La pièce ressemble étrangement à la pièce répertorié par Zoell au numéro FL65p avec quelques accumulations en moins.
J'ai changé le mot "dépots" pour "accumulations" ce qui est plus représentatif.
Nous pouvons voir le dénivellement entre les deux parties.
J'ai pu observer ce défaut sur une pièce d'un cent 1942.
La pièce ressemble étrangement à la pièce répertorié par Zoell au numéro FL65p avec quelques accumulations en moins.
J'ai changé le mot "dépots" pour "accumulations" ce qui est plus représentatif.
Dernière édition par Adrenalyne le Ven Août 15, 2008 10:02 am, édité 1 fois.
- Adrenalyne
- Messages : 1490
- Inscription : Ven Avr 04, 2008 1:58 pm
- Localisation :
- castor
- Légende
- Messages : 5970
- Inscription : Mer Juin 06, 2007 10:34 am
- Description :
- Localisation :
Bon matin Adrénalyne
A mon avis il n'y a qu'un coin cassé et retenu qui peut faire une dénivellation entre deux surfaces . Ce qui me semble etre le cas ici .
Si la bordure de la piece n'était pas usé , on verrais probablement les lignes dessus , ce qui le confirmerait visuellement .
Si tu veux une certitude , il y a une mesure prise avec un indicateur de profondeur ( sur pied , car il ne faut pas que la piece bouge ) , qui est extrement précise , et qui te montrerait la différence de la mesure entre les deux surfaces. La place idéal est la surface au centre de la feuille ou cela est le plus apparent .
http://catalog.starrett.com/catalog/cat ... Mode=PLIST
Tu as peut etre une connaissance qui travaille dans un atelier de machinage .
A mon avis il n'y a qu'un coin cassé et retenu qui peut faire une dénivellation entre deux surfaces . Ce qui me semble etre le cas ici .
Si la bordure de la piece n'était pas usé , on verrais probablement les lignes dessus , ce qui le confirmerait visuellement .
Si tu veux une certitude , il y a une mesure prise avec un indicateur de profondeur ( sur pied , car il ne faut pas que la piece bouge ) , qui est extrement précise , et qui te montrerait la différence de la mesure entre les deux surfaces. La place idéal est la surface au centre de la feuille ou cela est le plus apparent .
http://catalog.starrett.com/catalog/cat ... Mode=PLIST
Tu as peut etre une connaissance qui travaille dans un atelier de machinage .
BYE.
Suivi liste E&V
Glossaire
Numicanada "Le livre"
Liste des E&V-Informations supplémentaires
Ne jamais classer une pièce avec défaut, tant que celui-ci n'est pas compris.
- Adrenalyne
- Messages : 1490
- Inscription : Ven Avr 04, 2008 1:58 pm
- Localisation :
Voici quelques observation que j'ai pu remarquer sur cette pièce.
1- Le dénivellement est négatif; ce qui me semble normal car le coin qui est cassé et retenu est celui du revers (donc l'enclume). Si c'était le marteau celui de l'avers il aurait du être en positif.
2- Le dénivellement est présent sur toute la cassure, au niveau du listel c'est très peu perceptible mais présent. La pièce a d'ailleur reçu un coup sur la partie supérieur (la cassure la plus au nord), ce qui rend la fissure non apparente en haut.
3- Les denticules sont très peu prononcé dans cette partie, presque pas visible. Encore une fois je crois que c'est normal car c'est en négatif car c'est le coin inférieur qui est touché.
1- Le dénivellement est négatif; ce qui me semble normal car le coin qui est cassé et retenu est celui du revers (donc l'enclume). Si c'était le marteau celui de l'avers il aurait du être en positif.
2- Le dénivellement est présent sur toute la cassure, au niveau du listel c'est très peu perceptible mais présent. La pièce a d'ailleur reçu un coup sur la partie supérieur (la cassure la plus au nord), ce qui rend la fissure non apparente en haut.
3- Les denticules sont très peu prononcé dans cette partie, presque pas visible. Encore une fois je crois que c'est normal car c'est en négatif car c'est le coin inférieur qui est touché.
- Adrenalyne
- Messages : 1490
- Inscription : Ven Avr 04, 2008 1:58 pm
- Localisation :
Je reviens sur mes propos d'hier.
Il est possible que je me suis trompé encore une fois.
Suite à un récent texte publié dans le CCN, je m'intérroge d'avantage sur ces coins brisés et/ou brisés et retenus.

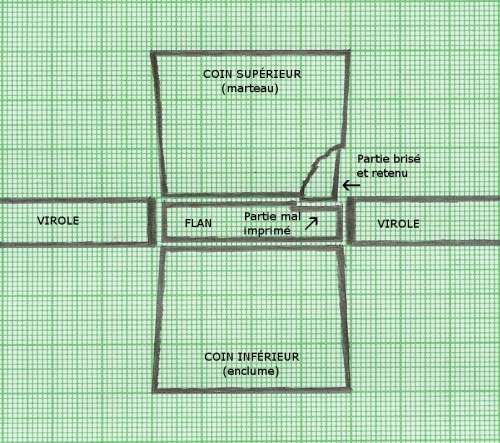

Voici ce que je viens de dessiner pour mieux vous expliquer.
Si vous avez des questions n'hésiter pas à les inscrire ici.
J'ai essayé de différencier les coins brisés supérieur et inférieur, par contre j'arrive à la même conclusion.
La partie brisé doit toujours être en relief ( si peu soit-il) donc en positif sur le flan.
Il est possible que je me suis trompé encore une fois.
Suite à un récent texte publié dans le CCN, je m'intérroge d'avantage sur ces coins brisés et/ou brisés et retenus.
Voici ce que je viens de dessiner pour mieux vous expliquer.
Si vous avez des questions n'hésiter pas à les inscrire ici.
J'ai essayé de différencier les coins brisés supérieur et inférieur, par contre j'arrive à la même conclusion.
La partie brisé doit toujours être en relief ( si peu soit-il) donc en positif sur le flan.
Bonjour Adrenalyne,
" Trompé " Tôt ou tard, TOUT le monde a de très grande chance de se tromper : la recherche n'est-elle pas tapissée d'essais et d'erreurs
Ton dessin est éloquent et rejoint en quelque sorte les propos de Ken Potter .
Je crois que ce sont les commentaires de Terry A. Campbell, à la page 37 de sa publication qui avaient semé un certain doute, notamment quand nous en avons discuté antérieurement ( voir page 17 du sujet " Liste des erreurs et variétés " ). De fait, plus je regarde sa photo, à la page 37, plus je me demande, notamment en regardant le listel et les denticules, si l'on peut conclure à 100 % qu'il s'agit bien d'un bon exemple pour ce type Dans sa publication de 1965 (2), page 138, Zoell présente un exemple au # L455u qui me laisse songeur
Voilà un autre sujet sur lequel il n'est pas facile de conclure avec certitude
" Trompé " Tôt ou tard, TOUT le monde a de très grande chance de se tromper : la recherche n'est-elle pas tapissée d'essais et d'erreurs
Ton dessin est éloquent et rejoint en quelque sorte les propos de Ken Potter .
Je crois que ce sont les commentaires de Terry A. Campbell, à la page 37 de sa publication qui avaient semé un certain doute, notamment quand nous en avons discuté antérieurement ( voir page 17 du sujet " Liste des erreurs et variétés " ). De fait, plus je regarde sa photo, à la page 37, plus je me demande, notamment en regardant le listel et les denticules, si l'on peut conclure à 100 % qu'il s'agit bien d'un bon exemple pour ce type Dans sa publication de 1965 (2), page 138, Zoell présente un exemple au # L455u qui me laisse songeur
Voilà un autre sujet sur lequel il n'est pas facile de conclure avec certitude
-
- Messages : 1365
- Inscription : Dim Fév 03, 2008 2:22 pm
- Localisation :
Bonjour adrenalyne.
Sur ton shéma, le coin cassé et retenu donnerait une élévation sur ton flan se qui d'après moi est correct et si je regarde tes photos on croirait que le relief vis-à-vis le coin cassé et retenu est enfoncé ce qui laisserait croire que le coin cassé et retenu est sorti quelque peu, donc le contraire de ce que tu avances sur ton shéma. Pour ce qui est des denticules il se pourrait fort bien que le coin cassé ait un très leger angle ouvert vers l'extérieur . ce qui expliquerait qu'il est enfoncé à côté de la feuille et moins présent sur les denticules. Cela est plausible car les deux autres fisures sont moins perceptible que celle qui est au centre de la feuille. Est-ce que je me trompe
Belle pièce en passant.
Johnpitch1...
Sur ton shéma, le coin cassé et retenu donnerait une élévation sur ton flan se qui d'après moi est correct et si je regarde tes photos on croirait que le relief vis-à-vis le coin cassé et retenu est enfoncé ce qui laisserait croire que le coin cassé et retenu est sorti quelque peu, donc le contraire de ce que tu avances sur ton shéma. Pour ce qui est des denticules il se pourrait fort bien que le coin cassé ait un très leger angle ouvert vers l'extérieur . ce qui expliquerait qu'il est enfoncé à côté de la feuille et moins présent sur les denticules. Cela est plausible car les deux autres fisures sont moins perceptible que celle qui est au centre de la feuille. Est-ce que je me trompe
Belle pièce en passant.
Johnpitch1...
- Adrenalyne
- Messages : 1490
- Inscription : Ven Avr 04, 2008 1:58 pm
- Localisation :
Très belle observation Johnpitch, je les avaient notés également et c'est pour cela que je dis que je me serait trompé.
Voici d'autres schémas:
Celui-ci je le crois très peu probable mais il se pourrait qu'a la suite d'une éjection du flan la partie du coin brisé ce soit surélevé et rester en place.
Et l'autre à la partie supérieur. Il resterait en place par un coincement quelconque (pas assez de jeu entre le coin et la partie brisé). Encore une fois peu probable mais possible.
Tout commentaire sont apprécié.
Voici d'autres schémas:
Celui-ci je le crois très peu probable mais il se pourrait qu'a la suite d'une éjection du flan la partie du coin brisé ce soit surélevé et rester en place.
Et l'autre à la partie supérieur. Il resterait en place par un coincement quelconque (pas assez de jeu entre le coin et la partie brisé). Encore une fois peu probable mais possible.
Tout commentaire sont apprécié.
Dernière édition par Adrenalyne le Mar Août 19, 2008 7:30 pm, édité 1 fois.
- castor
- Légende
- Messages : 5970
- Inscription : Mer Juin 06, 2007 10:34 am
- Description :
- Localisation :
Bonsoir Adrenalyne
On dit un coin cassé et retenu .
Pourais tu nous dire ce qui retient la partie cassé en place au lieu de tomber pour ce qui est du marteau . Car , comme ta piece en premier , le morceau cassé est resté en place et je comprend que c'était l'enclume .
Juste pour suivre , au bénifice de tous et de moi-meme .
On dit un coin cassé et retenu .
Pourais tu nous dire ce qui retient la partie cassé en place au lieu de tomber pour ce qui est du marteau . Car , comme ta piece en premier , le morceau cassé est resté en place et je comprend que c'était l'enclume .
Juste pour suivre , au bénifice de tous et de moi-meme .
BYE.
Suivi liste E&V
Glossaire
Numicanada "Le livre"
Liste des E&V-Informations supplémentaires
Ne jamais classer une pièce avec défaut, tant que celui-ci n'est pas compris.
- Adrenalyne
- Messages : 1490
- Inscription : Ven Avr 04, 2008 1:58 pm
- Localisation :
castor a écrit :Bonsoir Adrenalyne
On dit un coin cassé et retenu.
Pourais tu nous dire ce qui retient la partie cassé en place au lieu de tomber pour ce qui est du marteau . Car , comme ta piece en premier , le morceau cassé est resté en place et je comprend que c'était l'enclume .
Juste pour suivre , au bénifice de tous et de moi-meme .
Je crois que c'est clair entre les schémas il y a du texte qui expliques mes pensées.
Si je ne me trompes pas (c'est encore possible ) le coin est retenu en place par un collet que je n'ai malheureusement pas dessiné. Il serait possible que le partie brisé soit retenu par ce même collet.
C'est une autre hypothèse qui s'ajoute à celle de mon précédent message.
Par contre j'ai également indiqué très peu probable mais possible.
Tout ceci ne sont que des hypothèses et aucune affirmation de ma part n'a été émise. Je continu à chercher et je vous fait part de mes observations ici.
Je pense que la dénivellation négative est impossible compte tenue de la pression exercée lors de la frappe. Selon les renseignements fournis par les gens de la MRC c'est une pression de 200 tonnes qui s'exerce lors de la frappe. Avec une telle pression même si la partie du coin brisée est retenue dans une position plus haute que le reste du coin , qui soit dit en passant constitue la plus grande partie du coin, la plus petite partie du coin soit celle qui est brisée doit forcément reprendre sa place dans la cavité créée ou sinon elle est tellement bien coincée qu'elle sera complètement détruite lors de la frappe.
- Adrenalyne
- Messages : 1490
- Inscription : Ven Avr 04, 2008 1:58 pm
- Localisation :
Je suis d'accord avec les propos de Dot36 et c'est surement à cause de cela que les denticules sur la pièce sont de beaucoup moins détaillés dans cette partie que le reste de la pièce. Ce qui semble tout à fait logique.
Sur cette pièce, mise à part les denticules, il n'y a rien d'autre comme impression sur la partie brisé et retenu.
Donc cela reste plausible tant qu'à moi.
Sur cette pièce, mise à part les denticules, il n'y a rien d'autre comme impression sur la partie brisé et retenu.
Donc cela reste plausible tant qu'à moi.
En complément de mon intervention du 19 août je pose l'hypothèse suivante : si la plus petite partie du coin qui est brisé reprend sa place dans la cavité créée je pense que c'est à ce moment précis que nous sommes en présence d'une pièce avec coin brisé et retenu (retain broken die ) . Comme je le disais lors d'une autre intervention concernant les photos illustrants cette erreur, compte tenu de l'énorme pression exercée lors de la frappe je demeure convaincu,pour le moment, que même si la partie brisée du coin est retenu (on parle ici d'une brisure complète d'une partie du coin) cette partie du coin ne peut frappé bien longtemps avant de céder définitivement et être détruite . C'est à mon avis ce qui expliquerait le fait que les pièces frappées par des coins cassés et retenus sont plutôt rares et qu'à ma connaissance aucune ne possède de jumelle.En terminant j'ajouterai seulement que j'aimerais donc ça des fois travaillé à la MRC juste pour valider les différentes hypothèse toutes plus intéressantes les unes que les autres que les différents membres amènent sur le site.
